555定时电路计算器

555 方波计算器
参数输入
C(F)
R1(ohm)
R2(ohm)

实示计算结果
占空比
频率(Hz)
TL(s)
TH(s)
保留有效位数后结果
占空比
频率( Hz)
TL(seconds)
TH(seconds)
输入参数:R1 (ohm); R2(ohm); C(F)

输出参数:占空比(%), 高电平时间(s),低电平时间(s), 频率(Hz)

计算公式:
TH (高电平时间s) = 0.693 * (R1 + R2) * C
TL (低电平时间s) = 0.693 * R2 * C
Frequency(输出频率) = 1.44 / ((R1 + R2 + R2) * C)
DCP(占空比%) = (T(h) / (T(h) + T(l))) * 100

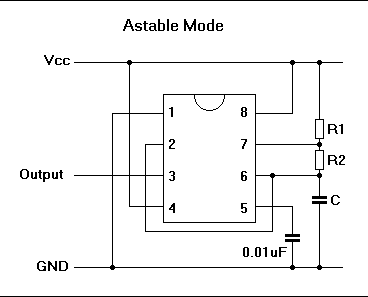

555定时器
