锂锰可充电电池使用寿命计算器

充电/放电次数、放电时间(小时)、总计时间(小时)

  IBAT   放电深度 电池容量
输入

nA



  %

  mAh

输出 小时    次数   总计时间(小时) =

本计算器在给定放电深度的情况下,根据负载电流和电池容量估算最大充/放电次数。

本计算器用于恒压涓流充电器.对于锂锰电池(ML),最大充/放电次数(电池寿命)受放电深度(DoD)的影响。计算器在给定放电深度的前提下可以估算ML电池的寿命,计算器利用一个估计的电池负载确定电池相对于放电深度的备份时间。

当ML电池重复使用时,电池充满时的容量将逐渐减少,也就是说,电池放电到指定的放电深度的时间逐渐缩短。该计算器没有考虑这一因素,但所得结果可以很好的近似估算电池寿命。

本计算器利用如下公式:

y = (a+b*x)/(1+c*x)或周期 = (a+b*DoD)/(1+c*DoD)

模拟充电/放电次数与放电深度的关系,式中,a、b、c是基于电池测试数据的常数。电池放电时间(小时)乘以使用次数既为总放电时间(小时)。

输入参数为:

  • IBAT — 电池供电时,器件消耗的电流。
  • DoD — 放电深度,电池放电电量占总电池容量的百分比。

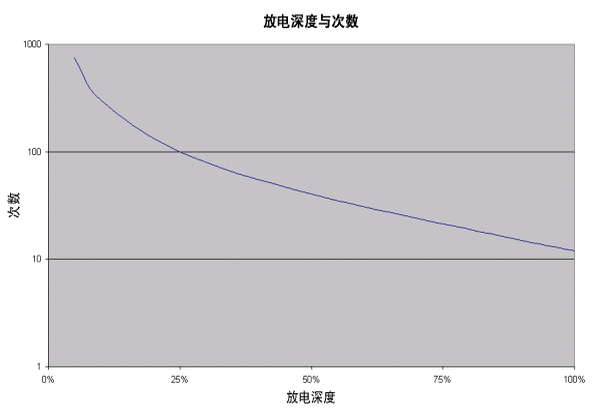

  • 图1. ML电池充/放电次数与放电深度的对应关系。
