超级电容工作时间
最大Vcap	最小Vcap	电容值	VBAT最大值
V	V	法拉	V
IBAT最大值	IBAT典型值	线性IBAT
nA	nA	欧姆(计算值)
小时	小时	小时

该计算器根据电容器的起始电压和终止电压、放电电流和电容量确定超级电容供电时，时间保持状态下的工作时间。
其中：

• 最大Vcap对应V_CC的最大值，可查阅相关的数据资料，即：(V_CC最大值) - (二极管压降)
• 最小Vcap是RTC振荡器工作电压的最小值，可查阅相关的数据资料。
• I_BAT最大值是电池的最大电流，可查阅相关的数据资料。
• I_BAT典型值是在25°C和标称电源电压下定义的典型电池电流，可查阅相关的数据资料。
• V_BAT最大值是V_BAT引脚的最大电压，可查阅相关的数据资料

I_BAT最大值和I_BAT典型值用于计算最大I_BAT和典型I_BAT下的工作时间(小时)。计算工作时间时，假设I_BAT电流保持恒定，无需考虑电池输入引脚的电压。

计算线性I_BAT下的工作时间时，假设振荡器电流与输入电压成正比，即表现为电阻特性。利用数据资料中提供的I_BAT最大值和V_BAT最大值计算电路的等效电 阻，该电阻用来计算电池备份时间。

规格表举例

推荐直流工作条件(TA= -40°C至+85°C)

参数	符号	条件	最小值	典型值	最大值	电位
电源电压	VCC		2.7	3.0	3.3	V
电池电压	VBAT		1.3	3.0	3.7	V
表1

直流电气特性(TA= -40°C至+85°C)

参数	符号	条件	最小值	典型值	最大值	电位
电池电流	IBAT			600	1000	nA
表2

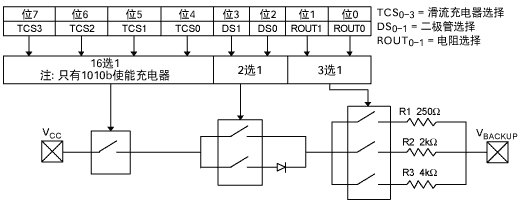

典型RTC涓流充电器内部电路

图1

注：有些器件的二极管选择电路允许选择1或2节串联二极管，有些器件可选择0或1节二极管。假设每只二极管的压降为0.7V。

带有超级电容备份电源的典型RTC电路

图2
