什么叫Trap天线?
　　许多天线均可有效谐振，工作于一个以上的波段，其中一类称之为 Trap 天线。
　　Trap（陷波器）是由电感和电容组合而成，通常是由一个电感器和一个电容器并联连接。
　　当电波频率等于该并联回路的谐振频率时，该回路即呈现出很高的阻抗，可视为开路；如电波频率低于谐振频率时，回路呈感性；而电波频率高于谐振频率时，则呈容性。
Trap天线设计计算器

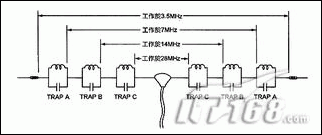

　　　　一种四波段 Trap Dipole
　　图中 Trap A、B、C 的谐振频率，分别为 7MHz、14MHz 和 28MHz，它们各自对一个特定的频段。呈现高阻抗特性，而对其它频率，只呈现极小的感抗或容抗。
　　这样，在不同的波段上，Trap A、B、C 就像电子开关一样，如同连接或断开天线的各个部份，以达到自动改变天线长度的效果。我们自制的 Trap 天线，均是如此工作的。
天线电气长度随频率变化始终处于谐振状态
　　另一种 Trap 形式，常见于商品天线中，与前述的原理略有不同。这种天线的 Trap，一般并不谐振于某个业余波段上，而是在业余波段之外。
　　当工作的业余频率低于 Trap 的谐振频率时，Trap 呈现电感性，相当于加在天线上的电感，有延长天线电气长度的作用；反之，当工作频率高于 Trap 的谐振频率时，Trap 呈现电容性，有如串联在天线臂上的电容，可以缩短天线的电气长度。如此一来，天线的物理长度不变，而电气长度则随工作频率变化而变化，可保证天线始终处于谐振状态。
　　Trap 有如此功效，不仅使用在直立天线、水平双极天线上，而且广泛用在多波段指向天线上，以避免每个波段，都架设一支指向天线所带来的种种问题。
TRAP 可用传输线代替
　　Trap 也可用传输线替代，一段一端短路的 1/4λ (波长 )的传输线，和一个在相应频率上谐振的电感电容并联回路，其效果是完全相同的。
　　由于普通 Trap 中的电感和电容器，需要作防水和耐高压的处理，传输线型的 Trap，就显示出其优点，经常被用在商品化的多波段天线，尤其是 VHF 多波段指向天线上。
简易实用的三波段 TRAP DIPOLE

Trap天线设计计算器
　G3TKN 所设计的三波段 Linear Trap Dipole
　　图中的 Trap 即为一端短路的 1/4 λ传输线 (50Ω同轴电缆，例如 RG- 58/U) ，谐振频率为 14MHz。所以两个 Trap 之间，是工作于 14MHz 的 Dipole；但是对于 7MHz，Trap 则呈感性，这时，整个天线谐振在 7MHz 上电感加载的 Dipole；而对于 21MHz 的二倍频，它也能在整个天线长度上谐振工作。
　　尚要补充的是：电缆的两端要妥善密封，以利防潮；而由于 Dipole 本身，增加了电缆的额外重量，若架成倒 V 型 (Λ型 )，将会更好。
　　天线的两端在实际架设时仍须调整，即所谓的Cut and Try；而此天线承受的功率，不可大于 250W。
　　如此即大功告成。是不是很容易制作一支实用的多波段 DIPOLE 天线？

	电感 L (µH)
	电容 C (pF)
