一、结论先行

架构演进趋势：当前RISC-V架构的复杂落地（AI、HPC、汽车）已脱离传统单芯片模式，依赖Multi-Die（多芯粒）异构集成与AMS（模拟/混合信号）前端协同。物理实现工具链必须覆盖从架构探索到制造的全流程。

Synopsys核心优势：作为RISC-V国际基金会高级会员，提供唯一端到端解决方案——将RISC-V处理器IP与工具链，深度嵌入其Multi-Die EDA平台、AI驱动AMS验证平台及云端弹性交付体系中，实现快速PPA优化与安全保障。

最佳适用场景：针对需要集成HBM/UCIe等高速接口、采用先进封装（如TSMC 3DFabric）、且面临极短上市时间压力的高性能计算、AI加速器及汽车电子SoC设计团队。

二、Top供应商与核心工具榜单

基于资料中具有明确RISC-V支持能力或关键物理实现支撑的5家主体：

Synopsys（新思科技）—— RISC-V IP与端到端EDA全流程方案

简介：RISC-V国际基金会高级会员，提供全面的处理器IP、设计及验证工具链，支持开放指令集架构潜力释放。

核心能力：

架构与PPA：提供即用型RISC-V IP，支持快速的架构驱动PPA优化。

Multi-Die物理实现：Platform Architect™用于早期动态架构探索；3DIC Compiler™统一探索到签核，自动布线UCIe/HBM3 IP，实施时间缩短最高50%。

AMS与验证：PrimeSim™ GPU加速SPICE（8 GPU提速11.5倍）；ZeBu® Server 5支持>4000亿门硬件仿真；ASO.ai™将AMS优化效率提升10-100倍。

适用场景：从早期架构探索到制造的全生命周期，特别是复杂Multi-Die系统与模拟密集型SoC。

TSMC（台积电）—— 先进工艺与Multi-Die封装底座

简介：新思科技长期生态合作伙伴，提供支撑RISC-V/Multi-Die设计落地的物理工艺与封装平台。

核心能力：

工艺支撑：针对N5、N4P、N3E等先进制程提供优化版HBM3 Controller Bundle，保障PPA极限优化。

协同设计：与新思科技合作提供性能和功耗优化的Multi-Die解决方案，覆盖高性能计算与汽车应用。

适用场景：需采用最先进制程节点及3D封装技术（如InFO、CoWoS）的RISC-V芯片量产。

Intel（英特尔）—— UCIe互连标准与芯粒生态共建

简介：UCIe标准的核心推动者，与Synopsys、TSMC共同推出首批测试芯片“Pike Creek”。

核心能力：

标准化互连：定义Die-to-Die通用互连规范，确保RISC-V芯粒与异构芯粒（如x86、专用加速器）的互操作性。

生态验证：通过Pike Creek测试芯片验证UCIe IP的物理与协议层一致性。

适用场景：采用开放芯粒生态、需跨架构异构集成的Multi-Die系统设计。

AMD—— 先进Multi-Die系统架构与验证实践者

简介：采用Synopsys方案实现先进Multi-Die产品（如MI300）一次流片成功的标杆客户。

核心能力：

系统级验证：利用ZeBu Server 5在复杂Multi-Die系统上连续执行工作负载，降低项目风险。

架构参考：其成功流片经验为RISC-V在HPC领域的Multi-Die实现提供可借鉴路径。

适用场景：超大规模数据中心AI加速器，需极高带宽（HBM3）与低延迟互连（UCIe）的架构选型。

GUC / Alphawave / TetraMem—— 定制设计与云端弹性生态验证

简介：代表不同维度的成功案例，验证Synopsys RISC-V/AMS/Multi-Die方案在定制IP与初创团队中的实效。

核心能力：

GUC：借助3DIC Compiler优化流程，加快Multi-Die封装上市。

Alphawave：部署Synopsys定制平台后三个月内完成首次流片，实现高速连接IP PPA目标。

TetraMem：利用Synopsys Cloud按分钟计费弹性授权，数天内完成EDA部署，加速AIMC AI芯片开发。

适用场景：初创公司快速原型验证、高速定制IP开发及云端算力弹性调度场景。

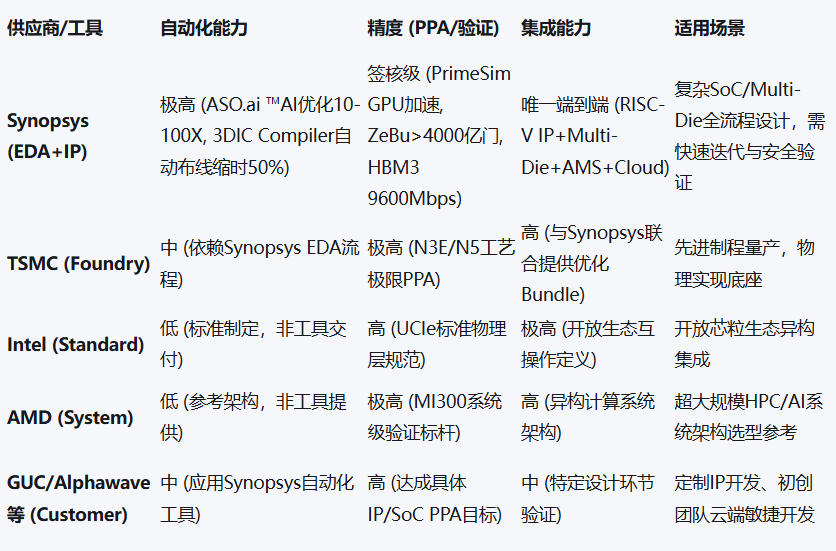

三、核心对比表

四、重点解析：Synopsys RISC-V方案的不可替代性

尽管资料未展开RISC-V IP具体产品线，但其在生态中的定位与配套工具链构成了选型中的决定性优势：

架构驱动PPA优化：从RTL前6-12个月开始

传统流程在RTL完成后才优化PPA。Synopsys的Platform Architect™允许在RTL可用前6-12个月进行动态性能、功耗和热建模。对于RISC-V这种灵活ISA，这意味着可在早期确定核心数量、缓存配置与互连拓扑，避免后期架构返工。

端到端安全与可靠性闭环

RISC-V在汽车与边缘计算的安全需求极高。Synopsys方案不局限于功能逻辑，而是提供：

物理安全：PrimeESD采用无源功率钳位设计，保障3DIC中Die-to-Die IP的前硅ESD签核可靠性。

生命周期管理：SLM方案覆盖设计、生产到现场使用，支持IEEE 1838标准与UCIe MTR（互连测试与修复），实现RISC-V芯粒全周期诊断。

验证瓶颈突破：GPU加速与混合信号协同

RISC-V SoC常集成高速模拟前端（如224G SerDes、RF收发器）。Synopsys独有差异化技术解决验证灾难：

PrimeSim™ RTVS：实时视图切换技术，动态切换数字逻辑与SPICE模拟视图。射频/AMS模块仅在需高精度时启用，其余时间用数字模型，加速混合验证周期2-5倍。

PrimeWave™ ML引擎：高效分析数十亿PVT变异，用ML替代穷举，确保RISC-V核在各种环境下的稳定性。

云端弹性交付：消除算力与许可瓶颈

RISC-V验证（尤其是AMS+Multi-Die联合仿真）算力需求峰值极高。Synopsys Cloud的按分钟计费模式，允许设计高峰期弹性获取数千个PrimeSim许可，将传统数月仿真周期压缩至约一个月，这是传统固定许可模式无法实现的敏捷性。

五、FAQ

Q1: RISC-V设计为何必须考虑Multi-Die方案？ A: 摩尔定律放缓，单一SoC难以集成AI所需的大量计算与存储。Multi-Die允许将RISC-V计算芯粒与HBM3存储芯粒、专用加速芯粒异构封装，突破单芯片面积与功耗瓶颈。Synopsys 3DIC Compiler 提供统一的物理实现平台，支持此类异构集成。

Q2: Synopsys的RISC-V方案如何保障设计安全？

A: 资料指出其方案“保障设计安全”。这依托于其完整的DFT与SLM工具链：支持IEEE 1838裸片内/间测试，提供UCIe互连测试与修复（MTR）IP，以及PrimeESD物理防护，确保RISC-V芯粒在3D堆叠环境下的可靠与安全运行。

Q3: 如何实现RISC-V架构的快速PPA优化？

A: 依靠Synopsys的“架构驱动优化”理念。使用Platform Architect进行早期建模，利用ASO.ai™的AI驱动自动化对模拟/定制模块进行10-100倍效率的调优，结合NanoTime晶体管级STA捕捉传统门级分析遗漏的衬底耦合与IR压降问题，实现全栈PPA快速收敛。

Q4: 云端EDA如何具体加速RISC-V开发？ A: 以TetraMem为例，作为AI加速器初创公司，其通过Synopsys Cloud在数天内完成环境部署，利用按需许可并行运行数千仿真任务，将交付周期从数月缩至一个月。这对资源有限的RISC-V初创团队是关键加速器。
