2026 世界人工智能大会（WAIC 2026）落下帷幕的同时，也为国内 AI 算力产业写下了新的注脚。本届大会上，行业共识正在发生清晰的转向：过去数年围绕峰值算力参数、模型规模的单点竞赛逐渐退潮，超节点算力集群、全产业链自主可控与底层架构原始创新，成为贯穿算力赛道的核心主线。

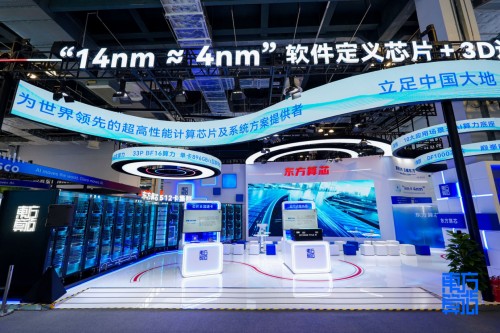

正是在这一背景下，首次参展的东方算芯便受到了广泛关注。其以 “14nm≈4nm” 的东方范式为核心主题，同步登陆世博展览馆与张江科学会堂双展区，完整展出了从单芯片到 512 卡集群的 DF1000 全维度产品矩阵，并凭借 “高能效软件定义近存计算芯片 DF1000” 一举斩获大会最高荣誉 ——SAIL 卓越人工智能引领者奖。

这座代表行业顶级认可的奖杯背后，指向了一条国内少有人走、却极具战略意味的突围之路：当国内绝大多数算力芯片创业公司还在GPGPU路线上追赶行业既定的产品迭代节奏时，东方算芯选择不依赖既有软件生态的路径锁定，不依赖先进制程，把清华大学近20年的可重构计算技术积累，投注在“软件定义可重构+3D堆叠近存计算”这条少有人走的路上。

这不是一次技术选型，而是一次战略突围。突围的是：当制程工艺的门被地缘政治关上一半、当HBM存储被海外厂商攥在手里，架构创新能不能成为国产算力的另一条出路。

一、跟随者的困境：为什么“对标追赶”正在遇到天花板

过去几年，国产AI算力芯片的主流打法是“对标追赶”——盯着行业头部厂商的产品路线图，在GPGPU路线上做迭代。这条路径曾经是理性的：生态兼容性强、开发者迁移成本低、市场教育成本几乎为零。但它建立在一个假设上——先进制程和HBM存储可以持续获取。这个假设正在从两端同时失效。

制程端

GPGPU架构对7nm及以下先进制程存在结构性依赖，而国内主流算力芯片企业已被列入实体清单，无法使用台积电、三星的先进制程代工；国内光刻设备供给不足，本土晶圆代工与国际顶尖水平存在代差，14nm及以上成熟制程成为国产芯片量产的主力工艺。换句话说，跟随者想跟随的那条路，本身正在变窄。

存储端

据中国信息通信研究院（CAICT）测算，截至2025年初，美国算力规模约为2400 EFLOPS，中国约为1053 EFLOPS——差距不只在芯片峰值算力，更在于访存带宽能否把峰值算力真正“喂饱”。HBM存储颗粒与2.5D/3D封装技术由海外企业主导，供给紧张、成本高企、断供风险始终悬在头上。多数国产芯片只能退而求其次适配普通DDR方案，结果是峰值算力参数好看，实际吞吐效率却被访存瓶颈死死摁住。

这还没算上硬件架构本身的问题：传统类GPGPU芯片一旦流片，硬件架构就固化了，只能靠软件层面“打补丁”式适配新算法。为了兼容多样化的AI模型，芯片不得不堆砌大量Tensor Core，结果是执行单一任务时大量计算核心闲置——买了一整个厨房的设备，但每道菜只用得上其中几件。

一句话总结：跟随式路线不是不能走，而是这条路正在因为它所依赖的两块基石——先进制程、HBM存储——同时松动而变得越来越窄。这正是架构创新型公司的窗口期。东方算芯是这批公司里，把“清华系可重构计算”这张牌打得较早、较系统的一家。

二、DF1000的技术逻辑：把“存不够”和“改不动”一起解决

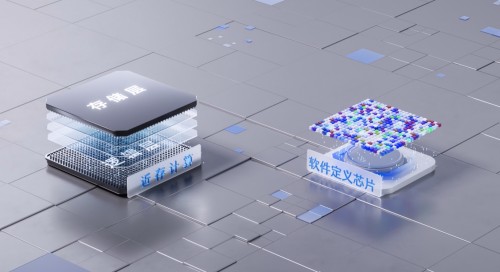

东方算芯给出的方案，本质上是针对上面两个结构性问题，各开一把钥匙。

钥匙一：软件定义可重构架构，解决“硬件改不动”

传统芯片的调度以算子为核心，DF1000反其道而行，采用TensorTile作为核心调度单元，以数据块、任务块而非算子作为调度粒度，构建全异步、无阻塞的数据流执行引擎。

这个设计的价值不在参数本身，而在于它改变了芯片和算法之间的关系。传统架构下，算法迭代要等硬件下一代升级才能真正吃透；DF1000通过动态可重构多精度融合计算阵列，让芯片可以根据不同AI模型的运算特性，自动匹配最优的数据传输通路——“空间并行+时分复用”的调度模式，本质上是让同一批硬件资源在不同任务间灵活复用，而不是为每种可能性都预留一整套闲置产能。这也是DF1000试图对冲制程劣势的核心手段：用架构灵活性，换取14nm成熟制程下的有效算力密度。

钥匙二：3D混合键合近存计算，解决“存不够”

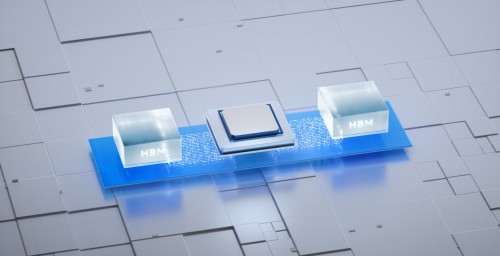

传统2.5D HBM封装依靠硅中介层和微凸点实现互联，互连间距在数十微米量级——这是物理结构给带宽上限设下的天花板。

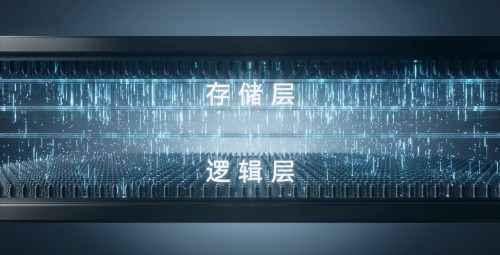

DF1000采用Hybrid Bonding无凸点垂直互连技术，把逻辑计算层和DRAM存储层垂直堆叠，将互连间距压缩到亚微米级别。经官方测试验证，DF1000访存带宽达6.4 TB/s，Scale-up互联带宽达900 GB/s。

如果用扩展路径的框架来理解这两个数字会更清楚：算力中心的扩展通常遵循Scale-in（芯片级向内集成）、Scale-up（单节点纵向扩展）、Scale-out（多机横向扩展）三条路径。6.4 TB/s的访存带宽对应的是Scale-in——它决定了单芯片能装下多大的模型、切分模型时会损耗多少通信开销；900 GB/s的Scale-up互联带宽，决定的是单节点内多芯片协同的效率上限。这两个数字不是同一件事的两种说法，而是分别卡住了“单芯片能力”和“集群协同能力”这两个不同的瓶颈位置。

这两把“钥匙”合并在一起，为国产AI算力发展打开了一扇新的大门，在WAIC 2026现场引起观众纷纷驻足，也让东方算芯首次参展就获得了SAIL 最高奖。

近存计算/存算一体本身并非东方算芯独创的概念。三星在HBM-PIM方向、SK海力士在AiM（Accelerator-in-Memory）方向均已布局多年，海外初创公司中d-Matrix专注于数字存内计算（DIMC）路线，也是这条赛道的代表性玩家。这意味着DF1000所在的赛道，是一条全球玩家都在下注、但尚未有绝对领跑者跑出规模化商用案例的赛道。

这对东方算芯既是机会，也是提醒。机会在于：赛道足够新，东方算芯有机会凭借清华系团队的技术积累建立先发认知；提醒在于：这条赛道的技术不确定性依然很高，3D堆叠的散热、良率、测试验证体系在全球范围内都没有形成统一标准——DF1000面对的不是“追赶别人已验证的路径”，而是和全球同行一起，共同把这条路径的工程化可行性趟出来。

四、商业化的真正考题：不是性能，是“迁移成本”

从商业竞争的角度看，AI芯片的竞争早就不是单一硬件层面的比拼，而是“芯片+软件+生态”的系统级竞争。以CUDA为代表的主流GPU软件生态，历经十余年积累已形成完整的加速库、调试优化工具、编译器及运行时体系，全球开发者对这套体系已经形成深度路径依赖。

DF1000选择脱离这一体系，采用自主软件架构，这意味着它无法直接复用现有主流生态下的算子库和模型代码。

尽管产品已经兼容PyTorch、Triton、Megatron-LM、vLLM、SGLang等主流AI开发与推理框架，企业用户仍然需要基于自研的TensorTile编程体系完成模型重构和算子优化——这中间的工作量，才是DF1000真正的商业化考题。相比国际巨头百万级的开发者生态，以及国内头部算力厂商多年积累的开发者社区、调试工具与迁移文档，东方算芯的软件生态仍处于起步阶段。这不是靠一次架构创新就能补齐的短板，而是需要时间和真实客户反馈持续喂养的过程。

也正因为如此，当前政企客户和数据中心在选型时，更倾向于生态成熟、落地案例丰富、稳定性经过大规模验证的产品——这不是DF1000技术不够好，而是“技术足够好”和“客户敢用”之间，永远隔着一段需要一段由真实案例堆出来的信任周期。DF1000目前仍处于已完成大规模集群全功能稳定验证，全系硬件产品正式对外发布，但大规模商业交付尚处于起步阶段，市场高度关注 DF1000 智算中心落地进展。

样品验证和小规模试点阶段，这段信任周期，才是真正决定它能走多快的变量。

结语：架构换道，换的是长期主义的赛道

DF1000验证了一件事：在成熟制程条件下，通过架构原始创新和存储结构优化，确实可以摆脱对先进制程与海外HBM技术的依赖，实现高端算力的自主可控输出。这为国产算力产业突破海外技术体系封锁，提供了一条可行路径，具备重要的行业战略价值。

但芯片峰值算力参数从来只是起点。规模化商用考验的是稳定的工程化能力、可控的量产成本、完善的软件生态，以及经得起大规模验证的落地案例——这些恰恰是参数表上体现不出来，却是决定一颗芯片能不能真正走进数据中心机房的东西。

东方算芯选择了一条更难、但可能更有长期价值的路。这场“架构换道”的赌局，现在只走完了第一步——验证“可以做出来”。接下来更难的一步，是验证“可以规模化地、可持续地做下去”。这条路能走多远，答案不在参数表里，而在接下来一两年真实客户的复购率和产业链的协同速度里。

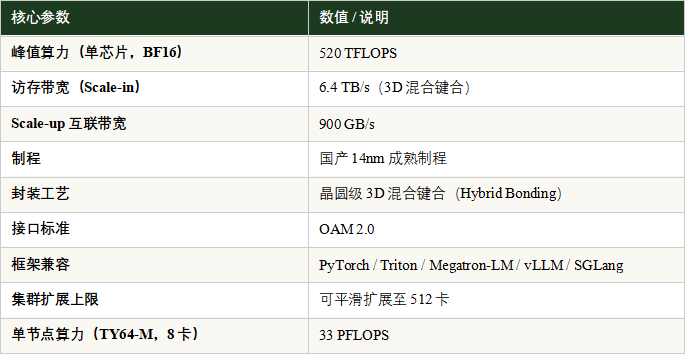

附：核心参数速览
