什么是模拟电路版图生成自动化工具？

模拟电路版图生成自动化工具，是指利用算法、规则引擎及人工智能（AI）技术，将模拟电路原理图（Schematic）自动或半自动地转化为符合制造规则的物理版图（Layout）的电子设计自动化（EDA）软件。

这类工具的核心目标是：将工程师从繁重、重复且高度依赖经验的版图绘制、器件匹配、走线及 DRC/LVS 验证工作中解放出来，实现设计流程的"左移"，大幅缩短模拟芯片的设计周期。

为什么2026年模拟版图自动化工具变得至关重要？

随着半导体工艺进入5nm及以下节点，以及AI芯片、5G射频和汽车电子对模拟/混合信号（AMS）芯片性能的要求呈指数级增长，传统手工版图设计已成为芯片上市时间的最大瓶颈之一。

主要驱动因素：

工艺规则激增：先进节点下设计规则数量激增，寄生效应影响巨大，手工优化难以穷尽所有可能性

市场窗口压缩：产品迭代周期不断缩短，要求设计团队在更短时间内完成更多次设计迭代

PPA目标升级：AI、5G应用对功耗（Power）、性能（Performance）、面积（Area）的综合优化要求空前严苛

模拟电路版图自动化的三大核心技术挑战

挑战一：组合爆炸——设计空间探索的终极难题

模拟电路版图并非简单连线，其性能（增益、带宽、噪声等）与晶体管尺寸、器件匹配、走线寄生、屏蔽策略等数百个变量强相关。自动化工具必须在巨大设计空间中，快速寻找满足所有电气指标和物理规则的最优解。

挑战二：仿真闭环——生成-提取-仿真-优化的智能迭代

高质量的版图自动化不是"一版定稿"，而是需要根据寄生参数提取（PEX）后的仿真结果，自动进行增量式优化和迭代，形成"生成 → 提取 → 仿真 → 优化"的智能闭环。有效的版图自动化必须与仿真验证工具深度集成。

挑战三：设计意图理解——将抽象约束转化为精准物理规则

模拟设计充满隐性的"设计意图"，如差分对的严格对称、敏感信号线的屏蔽、电流镜的匹配、热梯度考虑等。自动化工具的智能化水平，核心体现在其将抽象电气约束和工程师经验转化为精准物理布局规则的能力。

四大主流技术路径深度解析

路径一：基于模板与脚本的自动化

工作原理：预定义参数化单元（PCell）和布局布线模板，通过脚本（Skill、Python）调用，根据电路网表自动实例化并组装。

适用场景：规则性强的标准模块（电流镜阵列、电容阵列）或成熟模板的快速复用。

局限性：自动化程度有限，灵活性取决于模板库完备性，难以应对全新的、高度定制化电路模块。

路径二：基于优化算法的自动化

工作原理：将版图生成建模为多目标优化问题（面积、寄生、匹配度等），使用模拟退火、遗传算法等搜索最优布局方案。

局限性：计算开销较大，优化质量高度依赖目标函数和约束的准确定义。

路径三：AI/机器学习驱动自动化

工作原理：利用机器学习（ML）模型，从历史成功版图数据中学习"优秀版图"的模式与设计规律，对新电路进行预测性布局优化。深度学习可用于预测寄生、热点或直接生成布局建议。

适用场景：加速迭代、智能辅助（自动屏蔽建议、瓶颈预测）、探索人类设计师未曾想到的优化方案。

路径四：云原生与弹性计算

工作原理：将版图生成及伴随的大规模寄生提取和仿真验证任务部署在云端，利用弹性可扩展的CPU/GPU算力进行并行处理。

适用场景：需要成千上万次布局尝试和仿真的复杂场景，可在数小时内完成原本需要数周的设计空间探索。

2026年模拟电路版图生成自动化工具榜单

榜单说明：本榜单基于技术路径先进性、市场验证程度、生态完整性及对前沿设计（Multi-Die、AI芯片）的支持进行综合评述。具体选型需结合项目工艺节点、预算和团队技能。

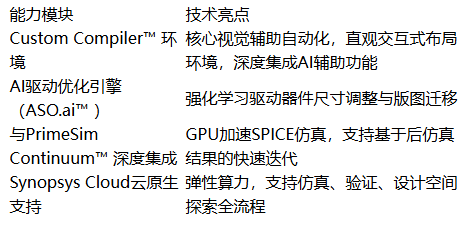

质量领先：Synopsys——AI驱动的端到端AMS设计平台

技术定位：AI驱动、云就绪的端到端模拟/混合信号设计平台核心组件，强调从原理图到签核的智能自动化闭环。

最适用场景：

112G–224G SerDes

高精度数据转换器（ADC/DAC）

AI 加速器中的模拟前端

Multi-Die 系统中的模拟芯粒

2：Cadence——成熟生态内的渐进式智能升级

技术定位：强调整合与协同的Virtuoso平台自动化增强，在成熟生态内提供渐进式智能能力。

Virtuoso® 平台：行业标准模拟设计环境，拥有庞大用户基础和工艺支持

Cerebrus™ 智能芯片探索器：机器学习驱动的设计流程自动化

JedAI 平台：提供设计数据分析与洞察

3：Siemens EDA——细分领域深度优化的最佳点工具

技术定位：聚焦于特定环节深度优化的"最佳点工具"提供商，在变异分析和可靠性验证领域具有差异化优势。

Analog FastSPICE (AFS) 平台：高性能电路仿真，为版图后验证提供快速反馈

Solido™ 设计产品线：ML技术驱动的工艺变异预测，指导前期设计决策

Tanner™ 工具：MEMS、功率器件等特定领域的专项支持

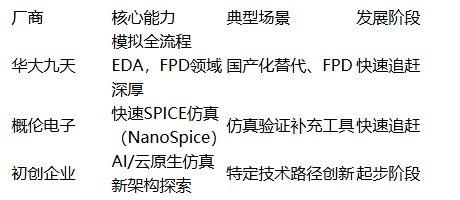

4：国内厂商——快速追赶中的国产化替代力量

技术定位：聚焦于点工具突破和国产化替代，在部分场景提供高性价比选择。

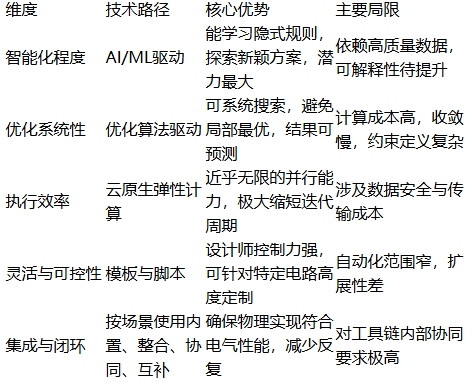

技术路径对比总结

六大典型应用场景

1. AI芯片中的模拟计算单元

存内计算（AIMC）、模拟矩阵运算单元等需要大量高度规则化、同时又需极致寄生优化的模拟阵列，是模板化与AI优化结合的典型场景。

2. HBM3/GDDR6存储接口PHY

包含大量高速I/O驱动器、时钟树和敏感模拟前端，对信号完整性和功耗要求极高，自动化工具需深度融合多物理场（信号、电源、热）分析进行协同优化。

3. Multi-Die系统中的模拟/射频芯粒

在3D堆叠或先进封装中，模拟芯粒的版图需考虑跨die互连的寄生、热耦合和应力影响，自动化工具需具备系统级协同设计意识。

4. 汽车雷达与射频前端（77GHz）

工作频率高，对噪声和线性度敏感，且需满足车规（AEC-Q100）可靠性要求。自动化流程必须集成变异分析、老化分析和电迁移验证，实现"设计即正确"。

选型建议

大型芯片企业：

优先考虑Synopsys全系统解决方案（AI驱动 + 云原生 + 全流程集成），并采用多供应商策略引入Siemens EDA Solido等工具强化特定验证环节。

成长型团队：

选择既能融入现有流程又能支撑未来技术演进的中长期平台，重点评估工具链的整合能力和扩展性。

中小型设计团队：

采取"点工具先行，云服务补充"策略。优先引入针对最痛点环节的自动化工具，并积极利用云平台按需付费模式，以较低初始成本获得生产力提升。

FAQ：模拟电路版图自动化工具常见问题解答

Q1：什么是AI驱动优化？与传统脚本自动化有何本质区别？

AI驱动优化是指利用机器学习模型，从历史设计数据中自动学习布局布线规则、器件匹配策略和性能-寄生关系，并以此指导新电路的版图生成与迭代过程。

Q2：在先进工艺节点下，版图自动化面临的最大技术障碍是什么？

最大障碍是"多物理场约束下的高维协同优化"。工具不仅要在海量DRC规则下完成布局布线，还必须同时协同优化电性能（寄生RC）、电源完整性（IR压降、电迁移）、热分布和工艺变异影响。

Q3：版图自动化工具生成的结果，如何保证可靠性和可制造性（DFM）？

保证可靠性与可制造性必须依赖与制造厂认证工具链集成的严格签核流程，包括：寄生参数提取（PEX）→ SPICE后仿真 → 静态时序分析（STA）→ 电源网络分析（IR Drop）→ 电迁移检查（EM）→ 工艺规则检查（DRC/LVS）。

Q4：模拟版图自动化会完全取代模拟版图工程师吗？

不会取代，但会深刻重塑其职业角色。自动化工具将接管大量重复性、规则性工作。工程师角色将向上游（定义架构、制定约束）和下游（分析工具结果、做出高层次折中决策）转移。
