苹果即将于美国东部时间9月9日上午10点（北京时间9月10日凌晨1:00）举行的“Surprise and Shine”特别活动日渐临近。这场发布会不仅是新任CEO John Ternus的首秀，更将带来包括新一代iPhone等一系列重磅新品。

其中，最受瞩目的则属iPhone 18 Pro、iPhone 18 Pro Max以及苹果首款折叠屏旗舰产品（传闻称为“iPhone Fold”或“iPhone Ultra”）将首发搭载的A20 Pro处理器，这也是首款基于台积电2nm工艺打造的移动芯片。近日更多关于A20 Pro的细节浮出水面。

台积电2nm制程，7核GPU加持

台积电A20 Pro已确定将采用台积电2nm制程。资料显示，台积电2nm工艺预计在相同功耗下可实现10%-15%的性能提升，或在相同性能水平下降低25%-30%的功耗。

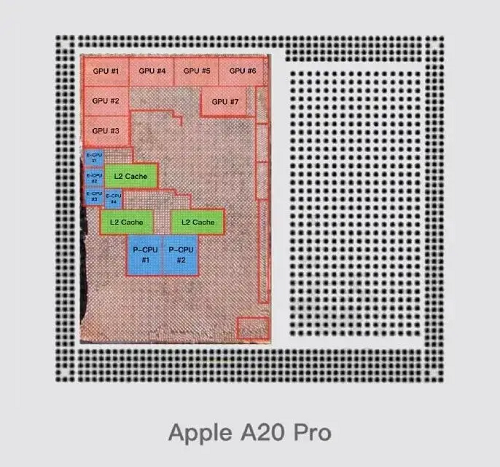

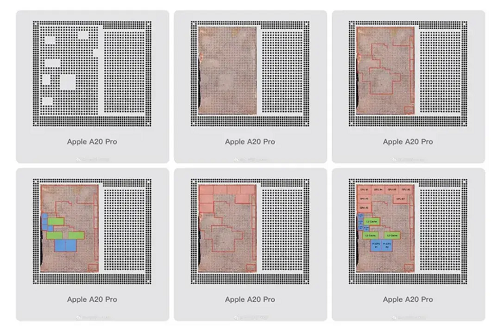

根据最新曝光的A20 Pro正面Die Shot图片以及相关研究机构的分析，A20 Pro的芯片布局已大致清晰。

A20 Pro的CPU配置延续了前代的“2 4”的6核CPU架构（2个性能核心 4个能效核心）。缓存方面，性能核心L2缓存保持16MB不变，而能效核心的L2缓存则从A19 Pro的6MB提升至8MB。

相关报道称，A20 Pro相比上代A19 Pro芯片，CPU性能提升约15%至18%，能效比提升约30%。

A20 Pro的GPU核心数可能从A19 Pro的6核增加至7核，这将是苹果在手机SoC中搭载的最大GPU集群。海外博主@VadimYuryev预估，图形性能（基于GeekBench 7 Metal预估得分）可能会提升28%，速度有望超过iPad Pro中的M4芯片。

Die Shot中未标注NPU（神经网络引擎）和ISP（图像信号处理器）模块的位置。但有分析认为，A20 Pro的NPU很可能进行了扩容，思路可能与M6系列类似，以满足日益增长的端侧AI算力需求。

首次采用WMCM封装

A20 Pro还将首次采用台积电WMCM（Wafer-Level Multi-Chip Module，晶圆级多芯片模块）封装技术，取代苹果此前使用的InFO_PoP垂直堆叠方案。与传统的将内存堆叠在SoC上方的PoP结构不同，WMCM是一种水平结构——在晶圆层面上将处理器、LPDDR5X内存等多个芯片并排整合为一个高密度模块，然后统一封装。

这一技术变革带来多重优势：一方面，大幅缩短了处理器与内存之间的物理距离，数据传输更快、延迟更低；另一方面，平铺布局让SoC与内存各自拥有独立散热接触面，整体有效散热面积显著扩大，能够有效改善高负载下的持续性能表现。

此外，这一方案也解除了旧封装对DRAM容量的限制，为iPhone未来搭载更大内存留出空间。A20 Pro的内存位宽有望提升至96bit，同时保留LPDDR5X标准。

不过，这一全新封装方案也存在明显短板。晶圆级布线、裸片贴合与测试流程更为复杂，生产良率管控难度更高，会直接拉高芯片整体封装成本。
