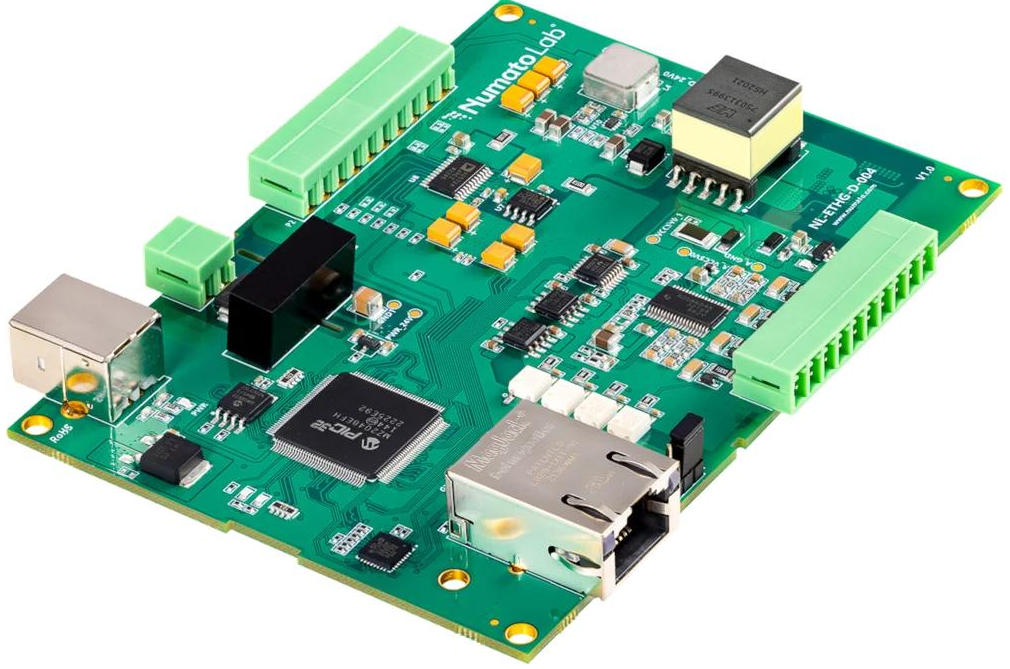

工业数据采集设备看起来并不复杂：传感器产生信号，控制器读取数据，再通过通信接口发送给上位机或其他系统。

但真正进入工程设计后，一套能够长期稳定运行的数据采集设备，往往需要同时解决测量精度、信号调理、采样速度、供电、接口保护、通信可靠性、数据缓存以及异常恢复等问题。

尤其在工业现场，“能够读到数据”和“能够稳定获得可信数据”是两个不同的目标。传感器本身的精度只是测量链路的一部分，模拟前端、ADC、PCB布局、电源噪声、采样策略以及后续数字处理都可能影响最终结果。

因此，工业数据采集设备的设计通常需要从完整信号链出发，而不是单独选择一颗MCU或一个通信模块。

先定义采什么，再决定怎样采

项目启动时，最重要的问题通常不是选择ADC，而是明确被测对象。

温度、压力、电流、电压、振动、位移和开关状态，对采集系统的要求并不一样。即使都是模拟量输入，0—10V、4—20mA、电桥信号、热电偶和微弱传感器电压，也需要不同的前端电路。

研发阶段至少需要明确几个基本条件：测量范围、目标精度、采样频率、通道数量、传感器输出形式、传输距离以及设备工作的电磁和温度环境。

例如，一个缓慢变化的环境温度监测系统，采样频率可能并不是主要矛盾；但如果监测电机振动或快速瞬态信号，采样速率、带宽以及多通道同步方式就会成为系统架构的重要约束。

数据采集设备的性能指标应该从被测信号特征倒推，而不是先选择硬件平台，再让应用需求迁就现有电路。

模拟前端决定ADC真正能看到什么

对于模拟传感器，信号进入ADC之前通常需要经过模拟前端。

模拟前端可能包括放大、衰减、滤波、阻抗匹配、偏置、电气隔离以及过压保护。对于4—20mA等工业信号，还需要通过采样电阻或专用接收电路转换成ADC可以处理的电压范围。

ADC位数高，并不意味着系统一定能获得同等精度。

即使采用24位ADC，也不意味着系统能够获得24位有效测量分辨能力。如果前端噪声、参考源、电源或PCB设计控制不足，实际可用的有效位数会明显低于ADC的标称分辨率。

反过来，一些精度要求并不高的工业控制信号，也没有必要为了参数好看盲目选择高分辨率ADC。

因此，评估采集精度时，需要关注的是整条测量链。

最终测量误差会受到传感器误差、放大器偏置与漂移、参考电压误差、ADC非线性以及温度变化等因素影响，软件校准则用于补偿其中部分可建模的系统误差。

对于精度要求较高的设备，还应在设计阶段建立误差预算，而不是等样机完成后仅通过软件修正结果。

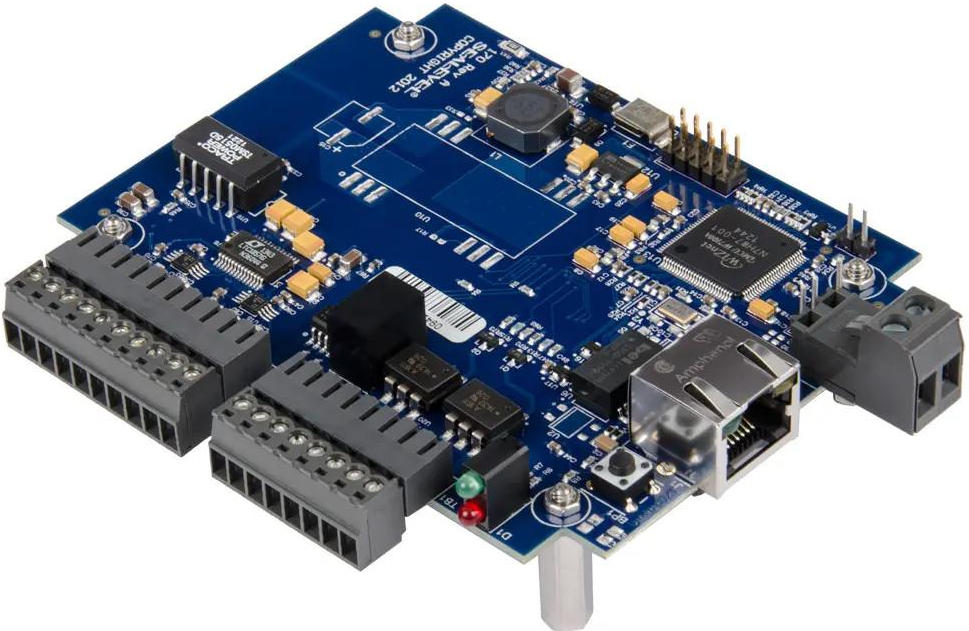

MCU和ADC之间需要根据采样任务匹配

工业采集设备中的ADC既可以集成在MCU内部，也可以采用外部独立器件。

如果通道数量较少、信号变化较慢、精度要求一般，MCU内部ADC可以减少器件数量和PCB面积。

当项目涉及较高分辨率、多通道同步、微弱信号或更高采样速率时，则可能需要独立ADC，并通过SPI等接口向MCU传输数据。

此时还要考虑一个容易忽略的问题：数据能不能及时处理完。

例如，多通道连续高速采样会持续产生大量数据。MCU不仅需要完成ADC读取，还可能同时执行滤波、计算、存储和通信任务。如果处理能力或者RAM不足，就会产生数据堆积。

所以MCU选型需要结合实际数据吞吐量，包括单次采样数据长度、采样率、通道数量、缓存深度以及通信带宽。

随着数据吞吐量增加，系统通常还需要进一步评估DMA、环形缓冲区、双缓冲以及任务优先级，而不能简单依赖主循环逐条读取。

工业现场的供电和接口保护不能作为后补功能

实验桌上的设备与安装到工业现场的设备，面临的电气环境通常不同。

现场设备可能采用24V直流供电，电源线上存在瞬态干扰；通信线缆距离较长，也更容易受到静电、开关设备和感性负载带来的干扰。

因此，工业数据采集设备在原理图阶段就需要考虑电源输入保护、滤波、接地以及外部接口防护。

例如，对外连接的通信接口和传感器接口，通常需要根据实际环境评估ESD、电快速瞬变脉冲群和浪涌等抗扰度问题。

现行国家标准GB/T 17626.2-2018规定了静电放电抗扰度试验方法；GB/T 17626.4-2018对应电快速瞬变脉冲群抗扰度试验；GB/T 17626.5-2019对应浪涌（冲击）抗扰度试验。

这些标准描述的是相应抗扰度试验方法，并不意味着所有数据采集设备都必须采用同样的试验等级。具体是否适用、采用何种等级，还需要结合设备类别、预期使用环境以及产品所依据的相关产品标准确定。

工业接口保护的目标不是简单增加几个TVS器件，而是让保护电路、接地、隔离和PCB布局共同形成完整路径。

RS485、CAN和以太网解决的是不同通信需求

完成本地数据采集以后，设备还需要把数据送到其他节点。

工业数据采集项目中常见的通信方式包括RS485、CAN和以太网，但三者并不是简单的速度高低关系。

RS485适合较长距离的差分通信，工程中经常用于多个设备挂接在同一总线上的场景。具体协议可以根据设备系统设计采用Modbus RTU或自定义协议。

CAN本身具有面向多节点总线通信的机制，在车辆、设备控制和分布式节点中较常见。当系统对多节点仲裁和实时通信有明确需求时，CAN可能更合适。

以太网则适合数据量较大、需要接入现有IP网络或上位系统的场景。设备采用以太网后，还需要继续确定TCP、UDP或更上层的数据交换方式。

因此，选择通信接口时至少需要同时看传输距离、节点数量、数据量、实时性、布线环境和上位系统架构。

确定RS485、CAN或以太网等基础通信方式，并不等于整个数据链路已经设计完成。设备能否稳定交换数据，还取决于应用协议、超时处理、重试机制和异常恢复策略。

数据缓存往往决定断网以后设备还能不能工作

很多工业采集设备在正常网络环境下运行没有问题，一旦网络中断就开始丢数据。

原因通常不是采集失败，而是系统没有定义“通信异常期间数据应该放在哪里”。

如果应用要求数据连续，就需要在架构阶段确定本地缓存策略。

少量临时数据可以存放在RAM中；如果需要承受较长时间的通信中断，则可能需要外部Flash、eMMC、SD卡或者其他非易失存储。

同时还需要考虑存储容量、写入寿命和文件损坏风险。

网络恢复以后，是立即上传历史数据，还是优先发送实时数据；补传过程中是否允许新的采集数据继续进入缓存；设备掉电后如何判断哪些记录已经上传，这些都属于采集系统的数据管理问题。

这些逻辑如果不提前设计，等到上位机联调阶段再补，很容易同时影响固件和通信协议。

上位机不是简单显示几个实时数字

工业数据采集设备经常需要配套上位机或管理系统。

上位机除了展示实时数据，还可能承担设备配置、通道参数管理、历史数据查询、报警、设备状态监控和数据导出等功能。

因此，设备端和上位机之间最好提前定义统一的数据模型。

例如，一条数据除了数值本身，还可能包含设备编号、通道编号、采集时间、单位、状态码以及质量标记。

如果设备内部和上位机分别按照不同逻辑理解这些字段，后期就会产生大量接口调整。

对于部分项目，上位机也可以进一步延伸为Web管理后台或设备数据平台。但这些软件系统应围绕设备数据和项目使用方式配置，并不是所有采集设备都必须配套完整的平台。

调试时需要验证整个测量链，而不是只看通信是否正常

工业数据采集设备进入样机阶段后，调试通常需要分层进行。

首先确认供电和硬件基础状态，再检查传感器输入和模拟前端，然后验证ADC原始数据。

只有底层采集可信以后，才适合继续检查滤波算法、标定参数、数据转换和通信协议。

对于模拟量设备，还可以使用标准信号源或已知输入值，在多个量程点进行测试，判断零点、满量程和中间区域误差。

长时间运行测试同样重要。

设备持续采集后，可能出现缓存增长、内存泄漏、通信重连失败、时间戳异常或者存储空间耗尽等短时间调试难以暴露的问题。

北京心玥科技有限公司围绕电子产品与嵌入式软硬件研发开展相关技术服务。根据公司公开信息，其硬件与嵌入式开发范围包括传感器接入、MCU平台、原理图与PCB设计、嵌入式固件、通信和样机联调，并可根据设备项目需要配套上位机等软件系统。

对于工业数据采集设备而言，真正的系统设计不是把传感器、ADC、MCU和通信模块组合起来，而是让测量链、处理链和通信链在同一组性能指标下工作。

从传感器输出开始，一直到最终数据进入上位系统，每一环都会影响数据是否准确、连续以及可追溯。越早把这些边界定义清楚，样机阶段就越容易把精力放在验证真实工程问题上，而不是反复修改系统架构。
