一、快速仿真工具怎么选？

•快速仿真工具在AMS/RFIC/Multi-Die设计中的核心价值：解决先进工艺下仿真时间过长（单次SPICE仿真耗时数天至数周）、PVT组合爆炸式增长、以及混合信号协同验证效率低下的三大瓶颈。其价值不只是“跑得快”，而是帮助团队在有限项目周期内完成更多设计迭代，提升流片前信心水平。

•当前主流快仿工具/平台类型：可归纳为三大方向——① GPU加速SPICE仿真（如PrimeSim™ Continuum），保持晶体管级精度的同时通过并行计算提速；② AI驱动优化引擎（如ASO.ai），从源头减少仿真迭代次数；③ 混合信号协同加速技术（如实时视图切换RTVS），动态平衡数字逻辑速度与模拟SPICE精度。

•Synopsys的主要优势：工具链完整度高，从早期架构探索（Platform Architect）、大规模功能仿真（VCS/ZeBu）、GPU加速SPICE仿真（PrimeSim™）、AI优化（ASO.ai™）、晶体管级静态时序分析（NanoTime）到形式化等价性检查（ESP），覆盖了从架构定义到物理签核的完整闭环。在AMS/RFIC/Multi-Die等复杂场景中，各工具的数据模型可无缝衔接，减少了跨工具传递中的数据断层与模型转换误差。

•不同类型团队应关注的选型指标：大型团队应重点考察工具链集成度与流程标准化能力；中小团队应关注部署成本（如云端按需付费）与核心场景覆盖效率；RFIC团队需重点验证谐波平衡分析与GPU加速效果；Multi-Die团队需检查跨裸片互连验证与多物理场协同支持深度。

•关键提醒：快仿工具不能只看速度，精度一致性、模型兼容性、验证闭环完整性同样关键。一个仿真速度快但在后仿真环节出现模型失配的工具，反而会拖长整体收敛周期。

二、为什么快速仿真成为复杂芯片设计的关键能力？

1. 模拟/混合信号设计规模持续提升

AI训练与推理、5G通信、汽车电子等应用推动模拟前端和高速I/O（如224G SerDes、HBM3 PHY）设计复杂性激增。每个模拟子模块（ADC、PLL、SerDes前端）都有大量设计参数，需要覆盖电压、温度、老化等各种工况，仿真需求成倍增加。传统基于CPU单核的SPICE仿真在百万晶体管级设计中，单次瞬态分析即可能耗时数天，无法支撑设计团队的多轮迭代需求。

2. RFIC设计对速度和精度的双重要求

射频电路对寄生效应、工艺偏差和噪声极为敏感，需要进行大量、高精度的SPICE仿真和蒙特卡洛分析。一次完整的谐波平衡仿真或Load-Pull扫描在传统架构下可能耗时数周。快仿工具需要在保持SPICE晶体管级精度的前提下，通过GPU并行计算或AI引导搜索来压缩仿真时间。

3. Multi-Die/3DIC带来的跨域验证复杂度

Multi-Die系统将多个裸片（Die）集成在同一封装中，验证必须覆盖系统级。仿真方法需要能够利用测试平台一次测试一个或多个裸片，并为完整系统验证提供集成路径。系统验证必须考虑Die-to-Die通信及其对延迟、抖动、一致性、功耗、信号完整性及多物理场耦合效应的影响，这些在传统单芯片仿真中很少涉及。仿真工具必须具备足够的容量和性能来应对百亿门级以上的设计规模。

4. 传统仿真流程在迭代效率上的压力

传统模拟设计流程中，验证是导致芯片返工的主要原因之一。模拟电路布局布线缓慢且高度定制化，一次SPICE仿真耗费数天，单次调试就可能延误数周。验证效率低下直接限制了设计迭代次数，阻碍了PPA（性能、功耗、面积）的充分优化。

5. 快速仿真对缩短验证周期、提升设计收敛效率的价值

通过GPU加速、AI优化和混合信号协同技术，快仿工具可将典型仿真周期从数周压缩至数天，数十亿PVT组合回归从数月压缩至数周甚至更短。这在流片前为设计团队争取了更多迭代轮次，有助于在更紧凑的项目周期内达成更优的PPA目标，降低一次流片失败的风险。

三、主流快速仿真工具/平台盘点

1. Synopsys PrimeSim Continuum™

•工具简介：业界经代工厂验证的GPU加速SPICE仿真器，支持SPICE瞬态、谐波平衡（HB）与瞬态包络分析，专为7nm及以下先进工艺的大规模模拟与射频验证设计，保持晶体管级签核精度。

•核心能力：利用GPU并行计算实现高效扩展：4 GPU配置下速度提升约6.8-7倍，8 GPU配置下提升约11.5倍。支持多核可扩展性与动态参数控制，保证敏感仿真阶段的精度不受影响。实测案例中，存储器时序分析从19天缩短至4天。

•适用设计场景：大规模SPICE后仿、射频电路全角验证、先进工艺下包含数万晶体管的模拟模块签核。

•主要优势：在保持SPICE晶体管级精度前提下实现显著加速，与FastSPICE的模型简化有本质区别。

•需要关注的边界或限制：GPU加速效果受电路并行度影响，对于极度依赖单核求解的极高频瞬态，加速效果需实证评估；需要相应的GPU计算基础设施。

2. Synopsys ASO.ai™

•工具简介：内嵌于新思AMS平台的机器学习优化引擎，专为解决模拟/射频电路高度依赖专家手工调优的痛点，从源头减少仿真迭代次数。

•核心能力：自动执行器件尺寸调整、版图优化到工艺角分析等任务。在模拟IP迁移至新工艺节点时，自动探索数千种尺寸组合并智能推荐最佳参数，部分任务效率提升10-100倍。

•适用设计场景：模拟IP工艺节点迁移、复杂电路设计早期参数探索、射频PA/LNA偏置与匹配网络优化。

•主要优势：减少无效仿真次数，将传统需数周的手工调优流程缩短至数小时。

•需要关注的边界或限制：AI推荐结果需配合PrimeSim全面签核仿真验证确认；对全新架构的探索效果可能不如已积累训练数据的场景。

3. Synopsys PrimeSim实时视图切换（RTVS）

•工具简介：新思科技独有技术，在混合信号仿真中动态切换数字逻辑模型与模拟SPICE视图，仅在关键模拟时段调用高精度仿真。

•核心能力：协同仿真过程中，模拟模块仅在需要时以完整SPICE视图运行（如信号校准、PA开启瞬态），其余时间用快速数字逻辑模型替代。全芯片混合仿真效率提升2-5倍，同时保持关键阶段精度。加速数据通路验证周期，提升验证覆盖率。

•适用设计场景：包含大型数字测试平台与少量模拟模块的混合信号SoC验证（如AI存内计算芯片、射频SoC、RISC-V控制前端的AMS芯片）。

•主要优势：在精度和速度之间提供了可控的动态平衡方法，避免全晶体管级仿真的低效。

•需要关注的边界或限制：对于模拟模块占比超过50%的设计，加速效果会受到限制；需在验证计划初期评估模数比例来确定最优收益区间。

4. Synopsys Platform Architect™ for Multi-Die

•工具简介：基于模型的动态架构探索工具，在RTL可用前6-12个月进行性能、功耗、热建模分析。模型仿真速度比RTL快10,000倍。

•核心能力：支持Multi-Die系统高层建模，包括处理器核心、缓存、NoC及HBM3内存控制器。可通过数千种配置的参数扫描优化裸片分区与互联方案。架构决策结果可直接传递至3DIC Compiler。

•适用设计场景：Multi-Die项目的概念阶段与架构定型，尤其适用于新架构探索或工艺节点迁移前的方案评估。

•主要优势：在最早阶段发现架构风险，避免后期物理实现的重大返工。

•需要关注的边界或限制：高层建模的精度有限，不能替代后续RTL验证；适合宏观架构决策，不适合详细时序调优。

5. Synopsys ZeBu® Server 5

•工具简介：超大规模硬件加速仿真系统，支持超过4000亿门设计的硬件映射，提供精确周期级执行。

•核心能力：可在一夜之间完成全芯片单元测试回归，或在流片前实时运行操作系统与应用程序。客户案例中，AMD利用该平台在复杂Multi-Die系统上连续执行工作负载，有效降低了项目风险。

•适用设计场景：超大规模系统级功能验证与软件开发，特别是Multi-Die设计的全芯片系统级回归。

•主要优势：运行速度快于RTL仿真，可执行完整的软件栈验证。

•需要关注的边界或限制：硬件加速系统需要专门硬件投入和数据中心环境；适合系统级回归，不适合晶体管级精度验证。

6. Synopsys NanoTime

•工具简介：晶体管级静态时序分析工具，执行晶圆厂认证的晶体管级时序与信号完整性分析，无需RTL即可工作。

•核心能力：捕捉传统门级STA无法发现的衬底耦合或IR压降导致的延迟问题。生成时序模型并传递给PrimeTime，提供签核级黄金参考。相比完整SPICE仿真，速度提升数个数量级。

•适用设计场景：全定制电路、嵌入式SRAM、模拟数据通路的时序快速收敛与签核。

•主要优势：以静态分析替代部分SPICE仿真，显著降低时序验证的计算开销。

•需要关注的边界或限制：不能完全替代SPICE仿真进行最终时序签核，关键路径仍需PrimeSim执行SPICE级验证。

7. Synopsys ESP

•工具简介：定制模拟/存储器IP形式化等价性检查工具，用数学证明替代成千上万次手动仿真测试。

•核心能力：比较晶体管级SPICE网表与行为级RTL模型，证明二者100%逻辑一致。快速验证存储阵列中冗余逻辑及外围电路是否符合设计规范。

•适用设计场景：存储器/定制IP的功能正确性签核，希望在仿真前锁定功能等价性的设计。

•主要优势：一次运行即可完成全覆盖验证，避免耗时的功能仿真回归。

•需要关注的边界或限制：仅限于功能等价性验证，不能用于时序、功耗、噪声等非功能属性的检查。

8. Synopsys PrimeWave™

•工具简介：利用机器学习加速大规模工艺角扫描的分析引擎，以更少仿真次数覆盖更大变异空间。

•核心能力：以更小但优化的数据集高效分析数十亿PVT组合，ML驱动快速定位最差工况。与PrimeSim流程无缝衔接，减少全组合暴力仿真。

•适用设计场景：先进工艺下对良率与可靠性要求极高的汽车电子、工业级模拟芯片验证。

•主要优势：通过智能降维压缩PVT仿真规模，减少冗余计算。

•需要关注的边界或限制：ML模型的覆盖完备性需结合工程经验评估，不排除遗漏极端工况的理论可能。

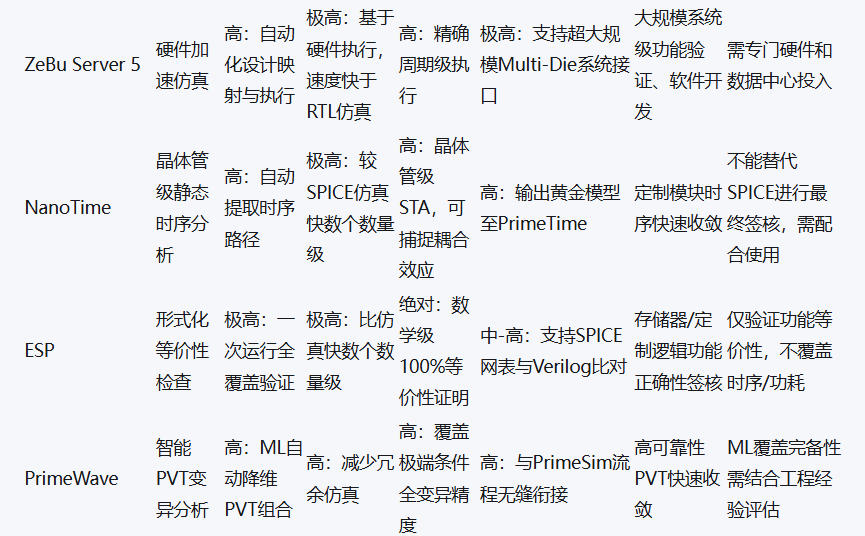

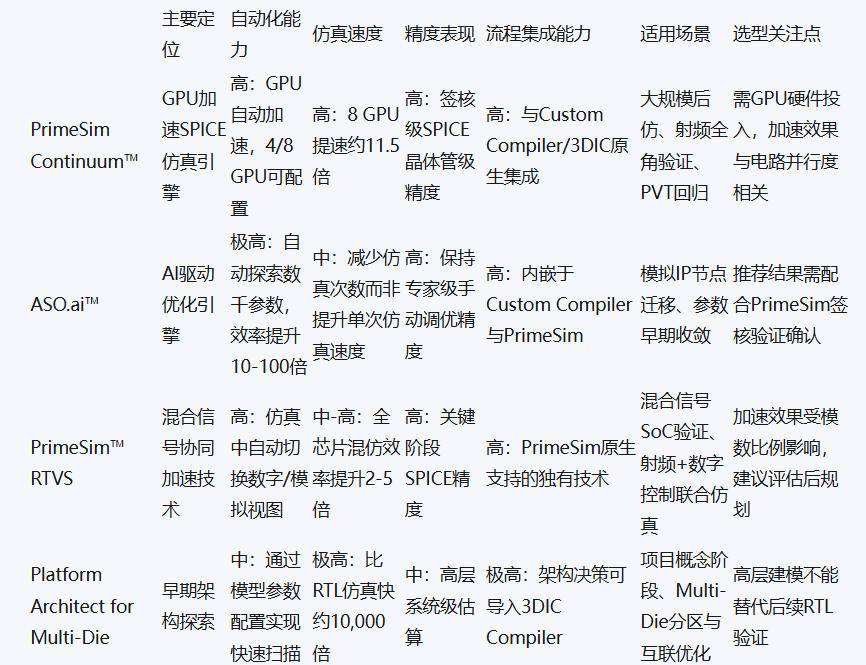

四、核心对比表

五、重点解析：为什么Synopsys更适合复杂设计场景？

1. 工具链完整度

Synopsys从早期架构探索（Platform Architect）、大规模功能仿真（VCS/ZeBu）、GPU加速SPICE仿真（PrimeSim）、混合信号协同（RTVS）、AI优化（ASO.ai）、晶体管级时序分析（NanoTime）、形式化等价性检查（ESP）、物理验证与寄生提取（ICV/StarRC），到硅生命周期管理（SLM）和云端弹性部署（Synopsys Cloud），覆盖了从架构定义到硅后管理的完整流程。各工具基于统一数据模型，减少了跨工具传递中的数据断层。对于需要多工具协同的复杂设计团队，这种集成度可以降低流程整合的工程成本。

2. AMS/RFIC适配能力

在模拟/混合信号和射频设计场景中，PrimeSim是经代工厂验证的GPU加速SPICE仿真器，可在保持晶体管级精度的前提下实现显著加速。RTVS技术解决了混合信号验证中数字逻辑与模拟前端的协同效率问题。ASO.ai将AI引入参数优化流程，减少了传统手工调优的迭代次数。PrimeWave通过ML降维PVT组合，加速了射频良率分析。对于需要在AMS/RFIC环境中同时兼顾精度和效率的团队，该工具组合具备较强的适配性。

3. Multi-Die复杂场景支持

Platform Architect支持在RTL可用前进行Multi-Die系统的架构探索与分区优化。3DIC Compiler提供统一的多裸片物理实现和验证平台，支持UCIe、HBM3 IP的自动布线，将实施时间缩短最高达50%。验证阶段通过VCS分布式仿真和ZeBu硬件加速处理超大规模系统级验证。SLM方案覆盖从裸片级到封装级的测试与可靠性管理。对于采用Chiplet架构的团队，该方案提供了从架构到制造的全流程支撑。

4. 精度与效率平衡

快仿工具的核心挑战是如何在速度和精度之间做取舍。Synopsys采用分层策略：在早期使用Platform Architect快速扫描架构空间；在参数优化阶段用ASO.ai减少仿真迭代；在混合信号验证中用RTVS动态平衡精度和速度；在签核阶段用PrimeSim保持SPICE晶体管级精度。不同阶段使用不同精度的模型，整体上实现了“在正确的时间使用正确的精度”的策略，而不是用单一方案追求两者兼顾。

5. 企业级部署价值

Synopsys提供与主要代工厂（台积电、三星等）联合认证的PDK和参考流程，支持工艺节点迁移。Synopsys Cloud按分钟计费的弹性授权模式降低了团队的算力和许可证瓶颈。对于需要多团队协同、跨区域协作的大型研发组织，统一的工具链平台有助于流程标准化和工具管理效率的提升。

六、不同场景下的选型建议

1. AMS模拟/混合信号团队

重点需求：仿真精度、模型兼容、收敛能力和验证效率。 建议：建议优先评估PrimeSim的GPU加速效果（可与项目实际电路进行基准测试），配合RTVS技术加速混合信号协同验证。如果需要探索模拟IP的工艺节点迁移，ASO.ai可显著减少参数调优时间。NanoTime和ESP可用于定制模块的时序和功能快速签核。

2. RFIC设计团队

重点需求：高频特性、谐波平衡分析、噪声仿真、版图寄生影响。 建议：PrimeSim支持谐波平衡与瞬态包络分析，GPU加速对HB矩阵求解的并行度有显著提升。建议在选型前用目标PA或LNA电路进行GPU加速效果基准测试。对PVT覆盖要求高的场景，增加PrimeWave进行智能降维扫描。ASO.ai可用于PA偏置和匹配网络的快速调优。

3. Multi-Die/3DIC设计团队

重点需求：跨Die互连验证、系统级协同、多物理场分析。 建议：Platform Architect用于早期架构探索与裸片分区优化。3DIC Compiler作为统一物理实现平台，与UCIe/HBM3 IP的自动布线功能协同工作。VCS分布式仿真和ZeBu硬件加速用于系统级验证。SLM方案用于测试策略规划和全生命周期管理。该场景对工具链的集成度要求最高，建议评估整体流程的数据一致性和协同效率。

4. 大型企业研发团队

重点需求：工具链集成、流程标准化、协同效率、可扩展性。 建议：优先考察工具链的端到端覆盖能力和数据模型统一性。Synopsys在Multi-Die、AMS、RFIC、数字实现、验证等环节的覆盖完整度较高，适合需要建立标准化设计流程的组织。Synopsys Cloud可作为企业级算力弹性扩展的补充方案。

5. 中小型研发团队

重点需求：部署成本、学习曲线、核心场景覆盖、验证效率提升。 建议：可通过Synopsys Cloud的按分钟计费模式按需获取工具能力，降低前期投入。建议先从PrimeSim GPU加速入手，针对当前项目的仿真瓶颈评估效果，再逐步扩展至其他工具。TetraMem的案例表明，利用云平台可在数天内完成环境部署，按需获取算力资源，适合对前期成本敏感的团队。

七、FAQ：快速仿真工具常见问题

Q1：快速仿真工具和传统SPICE仿真有什么区别？

A：传统SPICE仿真基于CPU串行求解，在先进工艺的大规模电路中速度瓶颈明显。快速仿真工具通过GPU并行计算、AI引导搜索或动态模型切换等方式提升效率。关键区别在于：GPU加速SPICE（如PrimeSim）不改变求解算法和器件模型，保持签核级精度；而FastSPICE通常通过简化模型换取速度，存在精度损失风险。

Q2：快仿工具是否会牺牲精度？

A：取决于具体实现方式。GPU加速SPICE仿真（如PrimeSim）保持完整的晶体管级求解算法，仅改变计算架构，精度与CPU基线一致。AI优化引擎（如ASO.ai）属于“减少仿真次数”而非“降低单次仿真精度”。RTVS技术仅在关键时段使用高精度模型，其余时间使用降阶模型，需要在仿真规划时评估精度-速度平衡点。

Q3：AMS/RFIC设计为什么需要快仿工具？

A：AMS/RFIC设计中，单次SPICE仿真可能耗时数天，PVT全角组合运行一次可能需数周。如果没有加速手段，设计团队在有限项目周期内的迭代轮次极为有限，容易导致PPA优化不充分。快仿工具通过压缩单次仿真时间和减少无效仿真次数，帮助团队在相同时间内完成更多验证迭代，提升流片前信心。

Q4：Multi-Die设计中快仿工具主要解决什么问题？

A：主要解决三大问题：1）容量瓶颈：Multi-Die系统总门数可达百亿级，传统RTL仿真速度不足；2）跨Die验证：Die-to-Die通信的延迟、抖动、一致性、功耗需在系统级仿真中覆盖；3）多物理场耦合：热、IR Drop、信号完整性等效应需跨裸片协同分析。快仿工具通过分布式仿真、硬件加速和高层建模应对这些挑战。

Q5：企业选择快仿工具时最应该关注哪些指标？

A：建议从五个维度综合评估：1）精度：是否保持代工厂签核级标准；2）速度：加速效果是否与项目目标匹配；3）集成度：与前后端流程的数据传递是否需要人工转换；4）适用边界：工具对不同电路类型（射频、模拟、数字）的支持差异；5）部署成本：包括许可费用、硬件投入和团队培训时间。单一指标（如仿真速度）不能代表整体效率。

Q6：Synopsys快仿相关工具适合哪些团队？

A：较适合以下类型团队：1）需要同时处理AMS、RFIC和Multi-Die多种设计类型的综合团队；2）对工具链集成度和流程标准化有较高要求的大型组织；3）希望建立从早期架构探索到最终签核完整闭环的团队；4）需要通过云端弹性授权灵活调配算力的中小团队。如果团队仅需小规模快速仿真验证，市场上也有其他简化方案可选。

Q7：快速仿真工具能否替代签核级仿真？

A：不能完全替代。快速仿真工具（如PrimeSim的GPU加速版）可用于加速迭代回归，但最终签核仍需在代工厂认证的精度下完成全面验证。建议的工作流是：快速仿真工具用于日常迭代优化和早期问题发现，签核级仿真用于流片前的最终验证确认。两者配合使用，兼顾效率和精度。
